La lumière laser rend l'invisible mesurable
BTC #002 explique comment les compteurs de particules dans l'air transforment une contamination invisible en données mesurables — de l'entrée d'échantillon au volume éclairé par le laser, jusqu'à l'optique de collecte et au photodétecteur, en soulignant les limites que tout opérateur doit clairement comprendre.
« Vous ne pouvez pas les voir. Votre compteur de particules, oui. »
Pourquoi le comptage nécessite un contexte
Un compteur de particules dans l'air est l'un des instruments les plus importants d'une salle propre. Il transforme des particules invisibles à l'œil humain en données répétables de comptage et de taille. Cette mesure peut soutenir la classification des salles propres, la surveillance de routine, les investigations et les décisions de maîtrise de la contamination.
Mais la valeur affichée se situe au terme d'une chaîne de mesure. L'emplacement d'échantillonnage, l'entrée, la sonde, la tubulure, le débit d'air, l'optique du capteur, le photodétecteur, la régulation du débit, l'étalonnage et les conditions d'utilisation influencent tous la qualité et la signification du résultat.
Un comptage de particules est une donnée, pas un diagnostic. L'instrument détecte un événement optique ; l'expertise du procédé en guide l'interprétation.
Détection
L'air échantillonné, le laser, l'optique et le photodétecteur créent une impulsion mesurable.
Dimensionnement
Comment des seuils de réponse étalonnés attribuent un événement optique à un canal de taille.
Échantillonnage
Comment l'emplacement, l'orientation de la sonde, la tubulure, le débit et la contamination influencent le résultat.
Interprétation
Ce qu'un compteur optique traditionnel peut indiquer et ce qu'il ne peut pas déterminer.
Dépannage
Une séquence pratique pour investiguer des comptages inattendus avant de conclure à une défaillance.
Application
Questions à poser lors du choix, du positionnement ou de l'intégration d'une technologie de comptage.
L'objectif n'est pas seulement de savoir comment fonctionne l'instrument. Il faut comprendre d'où vient la confiance dans la mesure et reconnaître quand une investigation supplémentaire est nécessaire.
Comment la lumière laser rend une particule mesurable

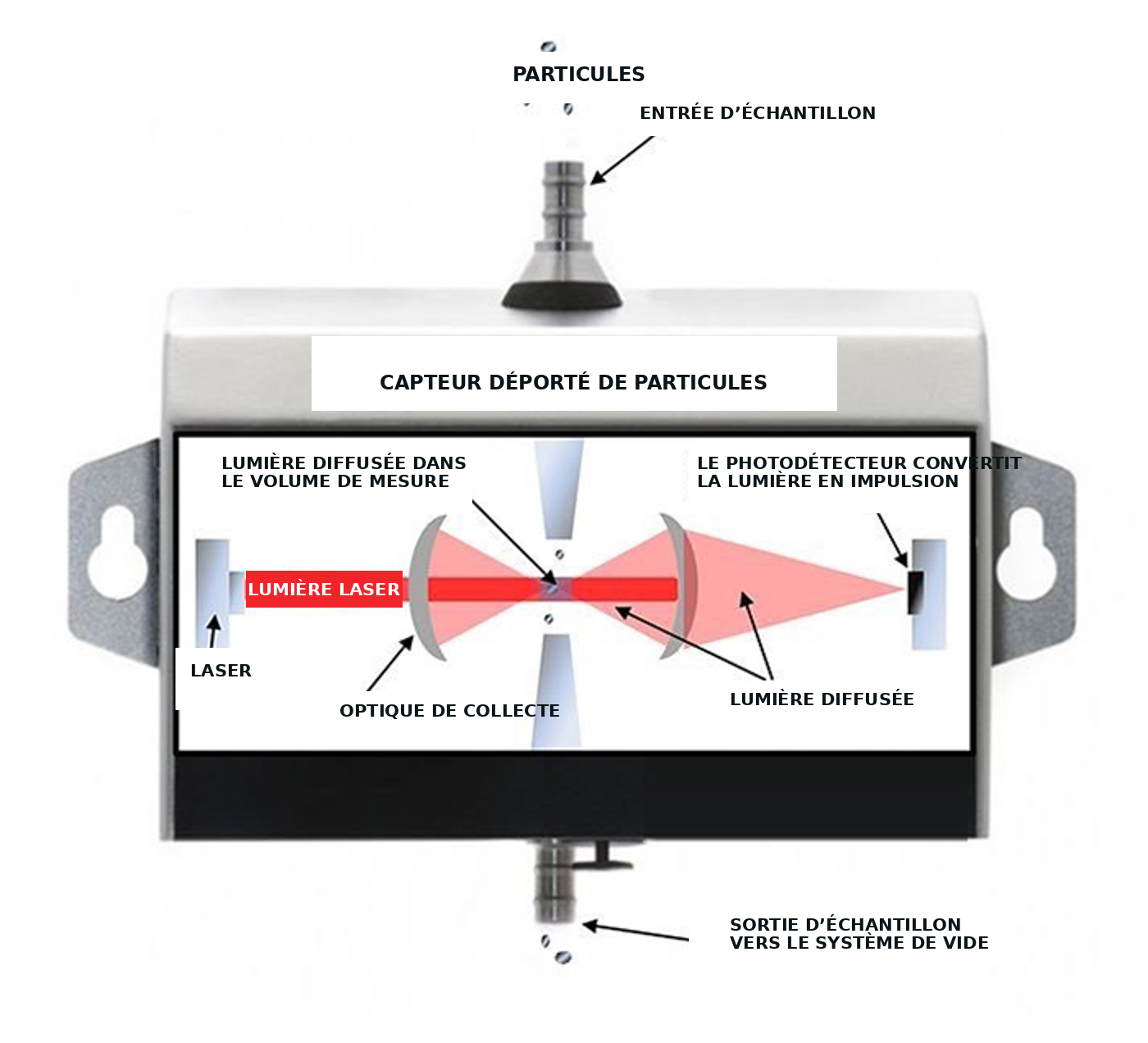

Un compteur de particules dans l'air à diffusion de lumière suit une séquence rapide mais rigoureuse. Chaque composant joue un rôle précis dans la conversion de l'air échantillonné en informations de comptage et de taille.
Échantillon.
Un débit contrôlé transporte les particules de l'entrée à la zone de détection.
Éclairer.
Les particules traversent le faisceau laser dans le volume de mesure.
Détecter.
La lumière diffusée produit une impulsion électrique dans le photodétecteur.
Rapporter.
L'impulsion est comparée aux seuils étalonnés pour attribuer un canal de taille.
Ce que représente l'impulsion électrique
Le photodétecteur réagit à la lumière diffusée par une particule lorsqu'elle traverse le volume de détection. L'impulsion obtenue représente une réponse optique et non une mesure physique directe.
L'instrument compare l'impulsion aux seuils étalonnés. Les impulsions dépassant un seuil sont attribuées au canal de taille correspondant. La répétition des événements produit le comptage de chaque canal déclaré.
| Étape du signal | Sa contribution |
|---|---|
| Laser et volume de mesure | Fournissent une zone contrôlée où les particules interagissent avec une source lumineuse définie. |
| Lumière diffusée | Transporte des informations influencées par la taille et les propriétés optiques des particules. |
| Photodétecteur | Convertit la lumière collectée en une impulsion électrique pouvant être traitée. |
| Seuils d'étalonnage | Relient la réponse de l'instrument à des particules de référence et définissent les limites des canaux de taille. |
| Logique de comptage | Enregistre les impulsions admissibles et rapporte les comptages ou concentrations pour le volume d'air échantillonné. |
Le résultat déclaré est une taille optique équivalente fondée sur la réponse étalonnée. La forme, l'indice de réfraction et l'orientation peuvent modifier la diffusion. Les données doivent être interprétées dans le contexte de l'application et ne constituent pas une identification chimique ou biologique.
La résolution décrit la capacité de l'instrument à distinguer des tailles proches. La stabilité du débit est également importante, car le capteur et son étalonnage dépendent du passage des particules dans la zone de mesure dans des conditions maîtrisées.
L'échantillonnage fait partie de la technologie
Un capteur sophistiqué ne peut pas récupérer les informations perdues avant que l'échantillon n'atteigne le volume de mesure. Le dispositif doit représenter le risque du procédé et transporter les particules sans introduire de biais évitable.
| Facteur | Effet potentiel | Question de terrain |
|---|---|---|
| Emplacement | L'échantillon peut ne pas représenter le point d'exposition critique ou la source de contamination. | Cet emplacement reflète-t-il le risque lié au produit, au procédé et au flux d'air ? |
| Orientation de la sonde | Un mauvais alignement avec le flux unidirectionnel peut nuire à une capture représentative. | La sonde fait-elle face au flux d'air conformément à la stratégie ? |
| Tubulure | La longueur, les coudes, le matériau et le routage influencent le transport, surtout des grosses particules. | Le circuit est-il court, direct, propre et justifié ? |
| Débit | Un débit incorrect ou instable affecte le volume échantillonné et peut modifier la réponse du capteur. | Le débit réel est-il conforme aux spécifications et vérifié ? |
| Fuites | Les fuites peuvent diluer l'échantillon ou introduire des particules extérieures. | Les raccords, joints et connexions sont-ils sécurisés ? |
| Contamination | Les résidus, liquides ou dépôts peuvent créer de faux comptages ou endommager l'optique. | L'entrée et le circuit ont-ils été protégés et contrôlés ? |
Maintenez le circuit aussi court et simple que possible. Chaque distance, coude, raccord et interface supplémentaire doit être compris et maîtrisé.
Ce que le compteur indique — et ce qu'il n'indique pas
Les compteurs optiques transforment de très petits événements aéroportés en données structurées. Ils restent toutefois limités à ce que leur principe de mesure est conçu pour détecter.
Le compteur peut indiquer
- Qu'un événement optique a dépassé un seuil étalonné.
- Le canal de taille attribué.
- Le nombre d'événements par canal.
- La concentration lorsque comptage et volume sont combinés.
- Les évolutions selon le temps, le lieu ou l'état du procédé.
Le compteur ne peut pas déterminer
- La composition chimique.
- La source précise.
- Si la particule est viable ou non viable.
- Si l'événement constitue à lui seul une contamination du produit.
- La cause racine sans preuves complémentaires.
- Comparer le résultat à l'état de fonctionnement défini et aux activités en cours.
- Examiner le flux d'air, les mouvements du personnel, le fonctionnement des équipements et les interventions proches.
- Analyser les tendances et les emplacements associés plutôt que d'isoler un seul comptage.
- Considérer les résultats non viables avec la surveillance viable, les observations du procédé et les autres preuves pertinentes.
- Confirmer que la chaîne de mesure fonctionnait correctement avant de conclure sur le procédé.
L'instrument indique que quelque chose a été détecté. Un programme défendable explique pourquoi le résultat est important, quelles preuves étayent l'interprétation et quelle action est justifiée.
Lorsque le comptage semble anormal
Des données inattendues doivent déclencher un examen structuré. L'objectif est de distinguer un véritable signal environnemental ou procédé d'un problème d'échantillonnage, de manipulation ou d'instrument, sans écarter prématurément l'une ou l'autre possibilité.
Préserver les preuves
Consigner le résultat, l'heure, le lieu, l'état opérationnel, l'activité du personnel, les interventions et alarmes avant tout changement.
Vérifier le contexte
Déterminer si des travaux, un nettoyage, un transfert de matériel, des portes, des équipements ou des changements de flux d'air peuvent expliquer l'événement.
Inspecter le circuit
Examiner la sonde, le capuchon, l'entrée, la tubulure, les raccords et le routage : dommages, contamination, restrictions ou mauvais positionnement.
Vérifier le débit
Confirmer que l'instrument aspire au débit correct et que le volume échantillonné est valide.
Test de comptage zéro
Utiliser le filtre et la procédure approuvés pour évaluer la propreté du capteur et du circuit.
Vérifier l'instrument
Contrôler l'étalonnage, les diagnostics, l'historique de service et tout signe de choc, vibration ou pénétration de liquide.
Comparer avec prudence
Utiliser des emplacements associés, des échantillons répétés ou un instrument de référence adapté, uniquement dans une stratégie d'investigation approuvée.
Transmettre avec contexte
Fournir à l'équipe technique les données, conditions, contrôles et changements déjà identifiés.
Suivez les procédures approuvées, les instructions du fabricant et les exigences qualité du site pendant toute investigation.
Questions à poser avant de choisir ou de déployer un compteur
Le meilleur instrument n'est pas simplement celui qui possède la liste de spécifications la plus longue. La sélection commence par l'objectif de mesure, l'environnement et les décisions que les données doivent soutenir.
| Domaine de décision | Question |
|---|---|
| Objectif de mesure | Classification, surveillance de routine ou du procédé, investigation, ou plusieurs de ces objectifs ? |
| Tailles de particules | Quels canaux sont requis par l'application, la stratégie de surveillance et les normes applicables ? |
| Débit d'échantillonnage | Quel débit et quel volume sont nécessaires, et comment le débit sera-t-il vérifié ? |
| Déploiement | Faut-il utiliser un compteur portable, un capteur déporté ou un système de surveillance intégré ? |
| Circuit d'échantillonnage | Le capteur peut-il être placé près de la zone d'intérêt, et comment justifier les choix de sonde et de tubulure ? |
| Intégrité des données | Comment maîtriser les utilisateurs, enregistrements, horodatage, alarmes, pistes d'audit, rapports et interfaces ? |
| Maintenance | Quels sont les besoins d'étalonnage, de test zéro, de nettoyage, de diagnostic, de service et de pièces de rechange ? |
| Personnel | Les opérateurs comprennent-ils ce que mesure l'instrument, son bon usage et la réponse aux données douteuses ? |
Commencez par la question à laquelle les données doivent répondre. Choisissez ensuite l'instrument, l'échantillonnage, le logiciel et l'assistance nécessaires.
De la connaissance technique à l'accompagnement pratique
La technologie des compteurs de particules prend toute sa valeur lorsqu'elle est associée à une stratégie de surveillance scientifiquement justifiée et soutenue par des personnes qui comprennent à la fois l'instrument et le procédé.
Si vous sélectionnez des compteurs de particules, concevez ou modernisez un système de surveillance environnementale, examinez les emplacements de surveillance, investiguez des comptages inattendus ou traitez un problème persistant de maîtrise de la contamination, Lighthouse Worldwide Solutions peut vous aider à définir une voie pratique.
En savoir plus
Centre de connaissances Lighthouse ↗Discuter de votre application
Contacter Lighthouse ↗Jason Kelly — Trente ans d'expérience de terrain en maîtrise de la contamination, surveillance environnementale et installations de systèmes de surveillance dans le monde.
